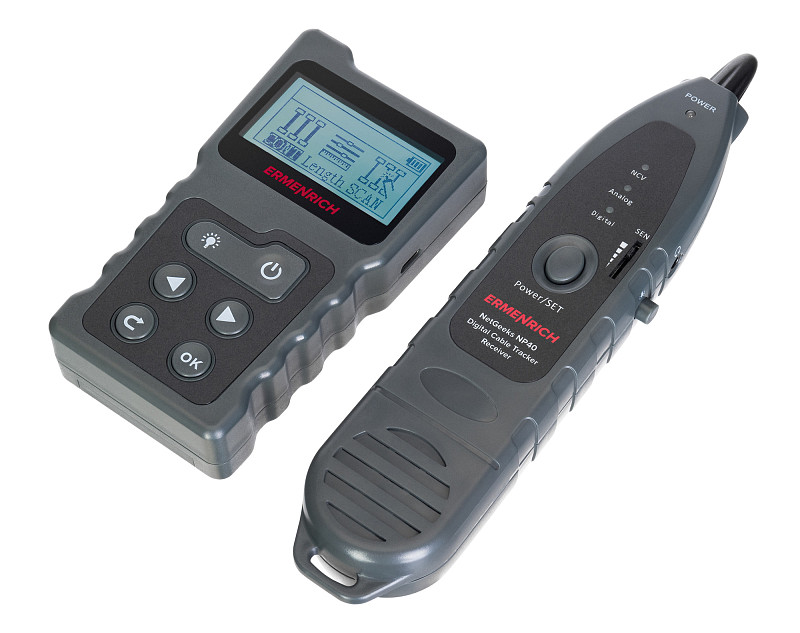

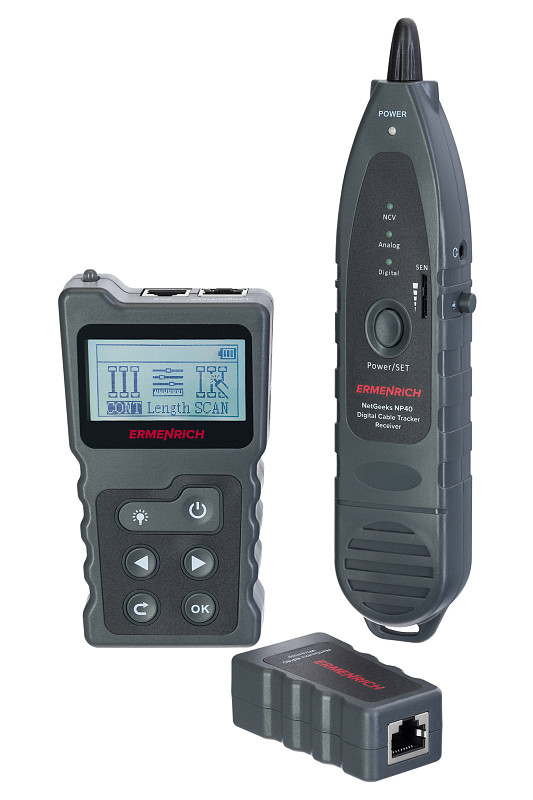

Rilevatore di cavi digitale Ermenrich NetGeeks NP40
Codice Articolo: SGLV82550
Codice EAN: 5905555016948
Marca: Ermenrich
Descrizione:
L’Ermenrich NetGeeks NP40 multifunzione è un tester digitale per cavi progettato per tracciare i doppini ritorti e i cavi per la telefonia, per testare le linee in cerca di guasti ed errori di installazione, per misurare la lunghezza dei cavi e la distanza fino al punto in cui è avvenuta un’interruzione (circuito aperto) o è presente un cortocircuito. Questo strumento si rivelerà molto prativo per i tecnici che implementano e mantengono una rete di computer o una rete telefonica all’interno di un ufficio, un intero edificio o una casa.
Nella sua modalità operativa di base, questo strumento può controllare la presenza di danni sui singoli fili elettrici all’interno di un cavo: circuiti aperti, cortocircuiti, doppini incrociati. Usando la modalità di misura della lunghezza dei cavi è possibile misurare la lunghezza totale dei cavi entro 200 metri, nonché la distanza dal punto del guasto. Se necessario, è possibile eseguire la calibrazione e misure in TDR (riflettometria nel domino del tempo) con accuratezza elevata.
La funzione porta lampeggiante può essere usata per trovare con precisione la porta dello switch di rete o del router a cui è connesso il cavo in esame. Il test PoE identifica il tipo di PSE e rileva il collegamento midspan/endspan. Questo strumento può anche misurare la tensione e la polarità. Il ricevitore del tester può essere impostato in modalità NCV per rilevare la presenza di tensione senza alcun contatto.

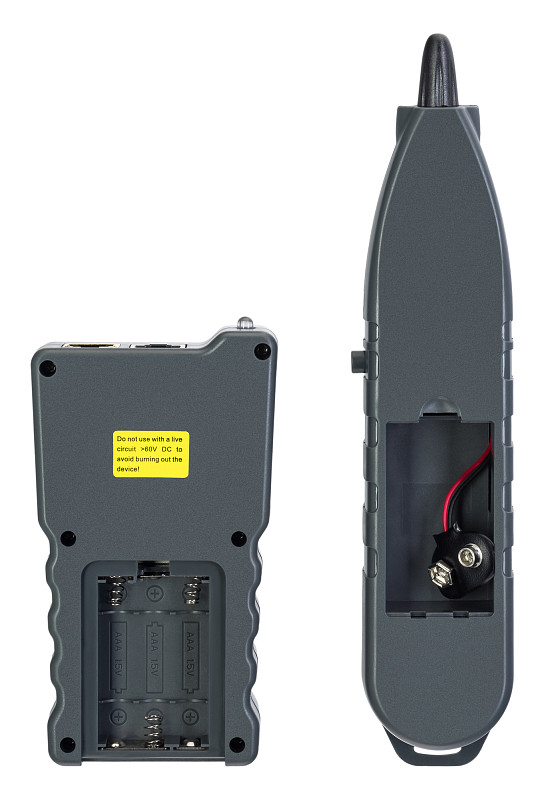

Il trasmettitore e il ricevitore sono alimentati a batterie (non incluse).
Caratteristiche chiave:
- Tracciatura dei cavi, test delle linee in cerca di guasti ed errori di installazione
- Misura della lunghezza dei cavi tramite tecnica TDR (riflettometria dell’impulso)
- Misura della distanza dal cortocircuito o dal circuito aperto
- Test PoE con misura della tensione, identificazione del tipo di PSE, identificazione di midspan/endspan
- Funzioni porta lampeggiante e NCV, alimentazione a batterie

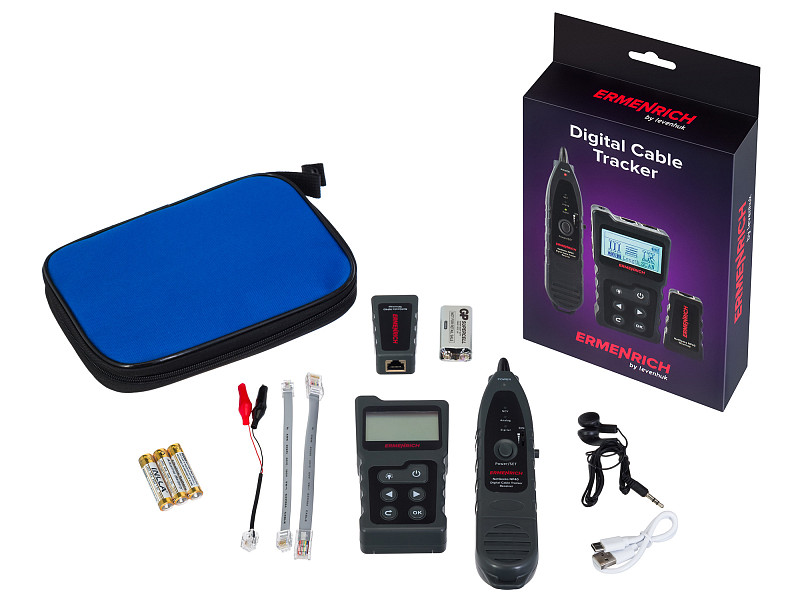

La confezione contiene:
- Trasmettitore
- Ricevitore

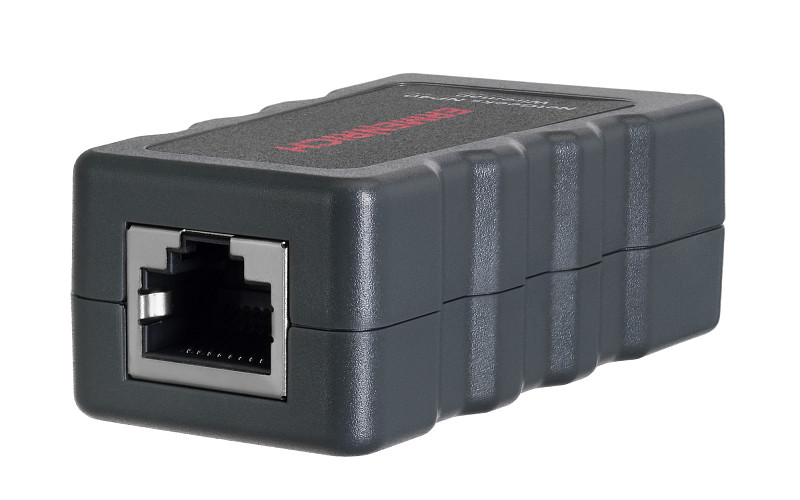

- Unità remota
- Cavo patch RJ11
- Cavo patch RJ45
- Morsetto a coccodrillo
- Cavo DC
- Auricolari
- Cavo USB Tipo-C
- Borsa per il trasporto
- Manuale utente e certificato di garanzia
| Marchio | Ermenrich |
| Garanzia | 5 лет |
| EAN | 5905555016948 |
| Dimensione confezione (LxPxH) | 23x16x5 cm |
| Peso spedizione | 0.52 kg |
| === Delimitatore === | Trasmettitore |

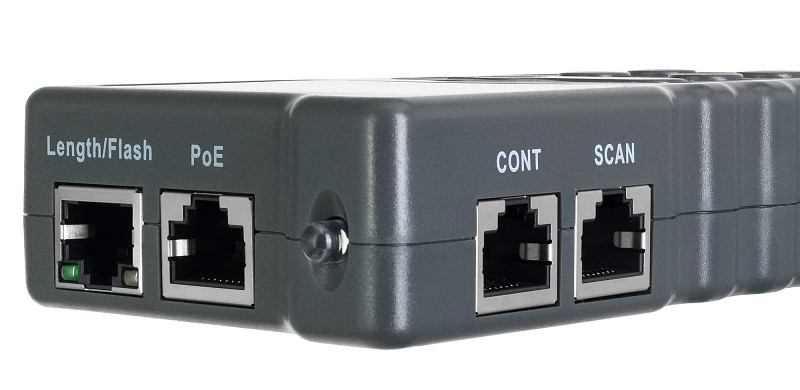

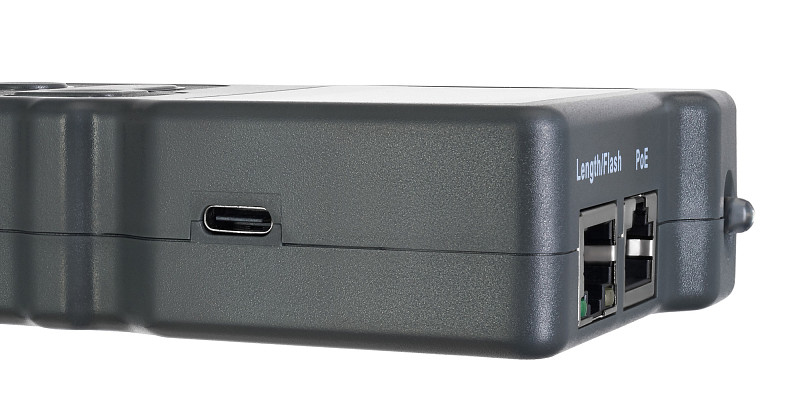

| Porte | PoE, Scan, Length/Flash (Lunghezza/lampeggiante), Cont |
| Tipi di cavi tracciabili | cavi telefonici, comuni cavi elettrici, cavi di rete STP/UTP (CAT5E, CAT6, CAT6A) |
| Tipi di cavi testati | cavi di rete STP/UTP (CAT5E, CAT6 e CAT6A) |
| Lunghezza massima del cavo testato, m | 600 |
| Misura della lunghezza dei cavi | yes |
| Test dei cavi | + (circuiti aperti, cortocircuiti, doppini incrociati, invertiti e sdoppiati, diafonia) |
| Funzione porta lampeggiante | +, (full duplex/half duplex, negoziazione auto/non auto, 10/100/1000Mbit/s) |
| Rilevamento cavi | yes |
| Test PoE | yes |
| Rilevazione polarità della tensione | yes |
| === Delimitatore === | Misura della lunghezza dei cavi |
| Metodo di misura | riflettometria di un impulso nel domino del tempo (TDR) |
| Unità di misura | metri/iarde, piedi |
| Intervallo di misura, m | 2.5 — 200 |
| Errore | 3 (±0,5 m) |
| Misura della distanza dall’interruzione in caso di circuiti aperti | yes |
| Misura della distanza dal cortocircuito | yes |
| Calibrazione | + |
| Lunghezza minima del cavo per la calibrazione, m | 10 |
| Errore di calibrazione, % | 2 (±0,5 m) |
| === Delimitatore === | Test PoE |
| Test sul tipo di alimentazione PoE (PSE) | standard (IEEE 802.3at/af) / non-standard |
| Identificazione di midspan/endspan | yes |
| Tensione di esercizio (DC), V | 5 — 60 |
| === Delimitatore === | Caratteristiche chiave |
| Corrente operativa massima, mA | <150 |
| Protezione | tensione in ingresso: 48 V, corrente: 5 mA |
| Display | LCD |
| Risoluzione display, px | 128х64 |
| Retroilluminazione display | yes |
| Alimentazione | ricaricabile tramite cavo USB Tipo-C (incluso), 3 batterie AAA ricaricabili (non incluse) |
| Indicatore di batteria scarica | yes |
| Spegnimento automatico | 15 min, 60 min, 30 min |
| Range temperature di funzionamento, °C | −10… +60 |
| Intervallo di umidità di esercizio, % | 20…70 |
| === Delimitatore === | Ricevitore/Unità remota |

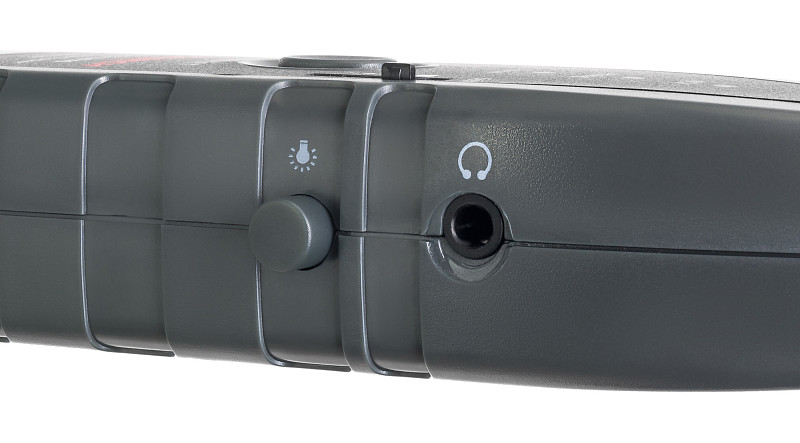

| Porte | RJ45, auricolari |
| Sensibilità regolabile | yes |

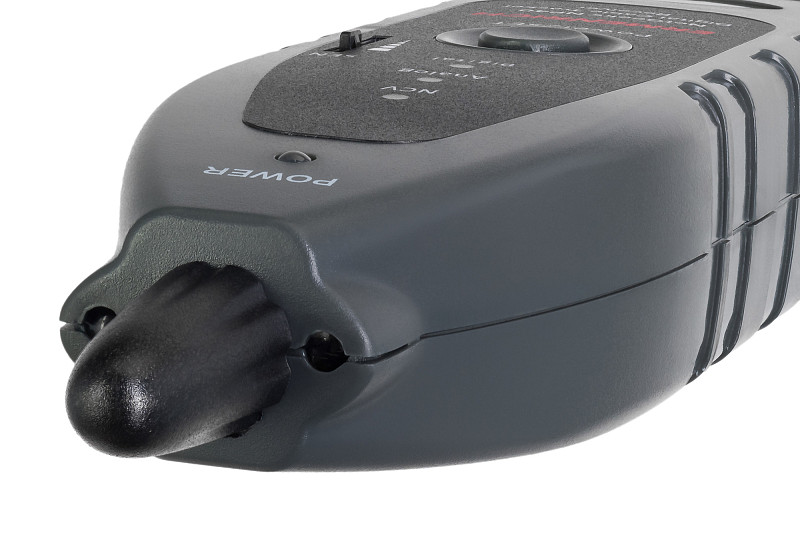

| Cercafase senza contatto (NCV) | yes |
| Luce lampeggiante | yes |
| Corrente operativa massima, mA | <100 |
| Alimentazione | batteria da 9 V (non inclusa) |
| Range temperature di funzionamento, °C | −10… +60 |
| Intervallo di umidità di esercizio, % | 20…70 |
