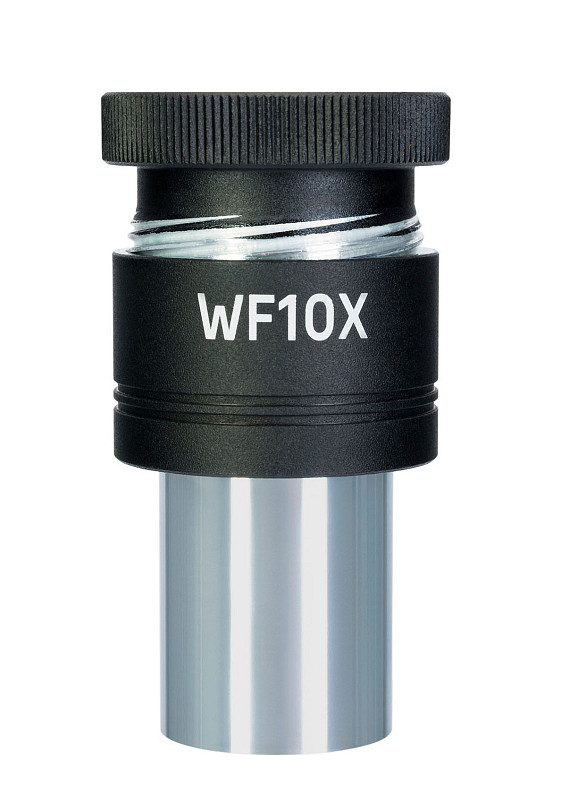

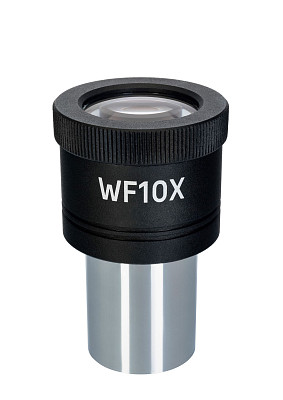

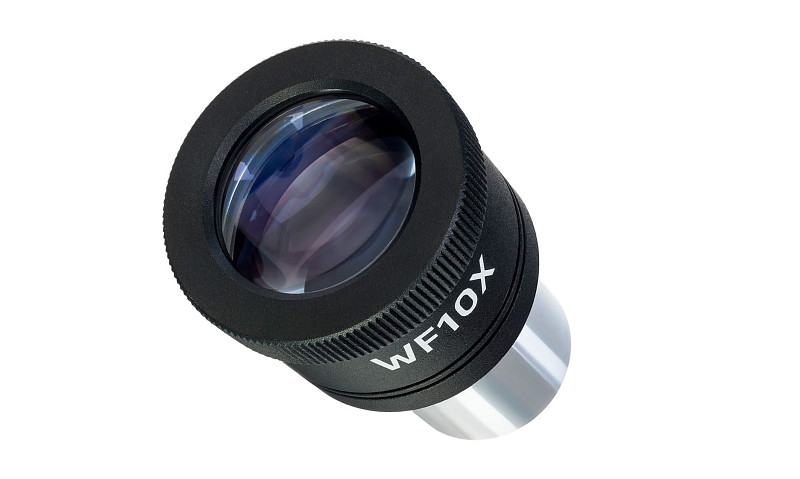

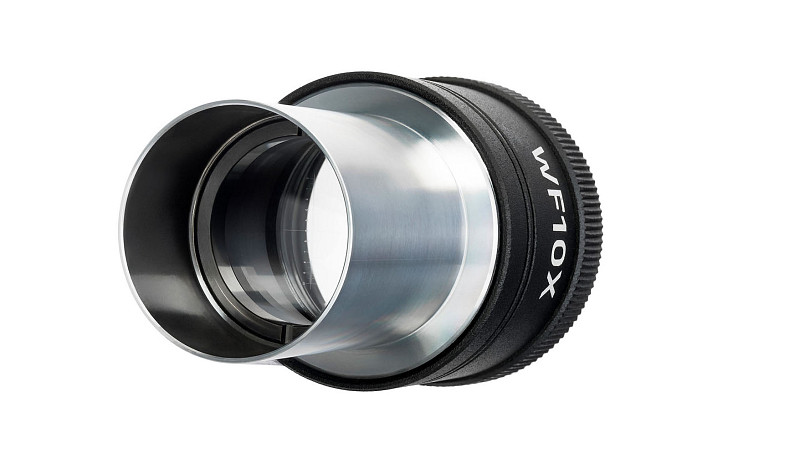

Oculare con scala graduata MAGUS E10S 10х/20 mm (D 23,2 mm)
Codice Articolo: SGLV83459
Codice EAN: 5905555021065
Marca: MAGUS
Descrizione:
L’oculare E10S con ingrandimento 10x presenta una scala graduata sul piano del diaframma di campo. Funge da regolare oculare con ingrandimento 10x, ed è in grado di misurare anche la dimensione degli oggetti o dei relativi elementi. La scala è marcata in millimetri e centimetri. Per misurare, è necessario innanzitutto calibrare l’oculare per ciascun obiettivo che si desidera utilizzare. L’oculare E10S entra in un tubo di 23,2 mm.
Calibrazione
Per eseguire la calibrazione, sarà necessario un vetrino di calibrazione con una divisione della scala di 0,01 mm. Posizionare il vetrino sul tavolino e puntare il microscopio sulla scala. Quindi, ruotare l’oculare nel tubo finché le divisioni della scala del vetrino e dell’oculare sono parallele tra loro. Infine, fare un calcolo.
Calcolo
È necessario calcolare la relazione delle divisioni sulla scala dell’oculare e quella del vetrino di calibrazione (micrometro da tavolino): quante divisioni della scala dell’oculare entrano nella scala del vetrino (per obiettivi con basso ingrandimento) o quanti divisioni sul vetrino entrano nella scala dell’oculare (per obiettivi con ingrandimento medio o alto). Quindi utilizzare la formula:
E=TL/A, dove:
E è la divisione della scala dell’oculare
T è la divisione della scala micrometrica del tavolino contrassegnata sul micrometro del tavolino (0,01 mm)
L è il numero dei valori sul micrometro del tavolino
A è il numero dei valori della scala dell’oculare.
Registra il numero ottenuto dai calcoli per ciascun obiettivo.
La dimensione dei campioni è calcolata nel seguente modo: è necessario determinare quante divisioni vengono occupate dal campione sulla scala dell’oculare. Moltiplicare questo numero per il risultato ottenuto dalla formula di ciascun obiettivo. Questo numero rifletterà il valore lineare del campione.
Compatibilità:
- Microscopio biologico MAGUS Bio 230B
- Microscopio biologico MAGUS Bio 230BL
- Microscopio biologico MAGUS Bio 230T
- Microscopio biologico MAGUS Bio 230TL
- Microscopio polarizzatore MAGUS Pol 850
Marchio | MAGUS |
Garanzia | 2 anni |
EAN | 5905555021065 |
Dimensione confezione (LxPxH) | 7x4x4 cm |
Peso spedizione | 0.075 kg |
Diametro barilotto, mm | 23.2 |
Materiale lenti | vetro ottico |
Ingrandimento, x | 10 |
Campo visivo, mm | 20 |
Distanza degli occhi, mm | 10 |
Regolazione diottrica dell’oculare, diottrie | no |
Valore scala, mm | 0.1 |
Corpo | rame |
