Descrizione:

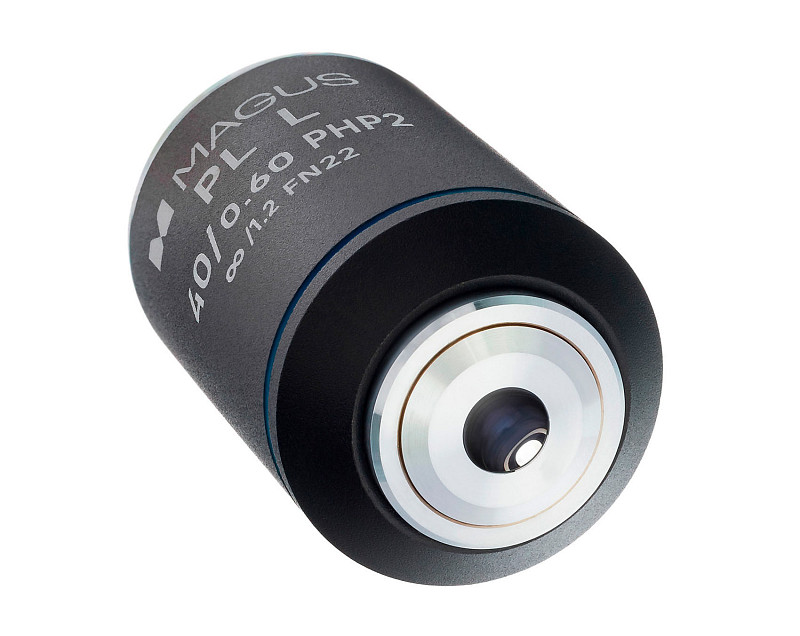

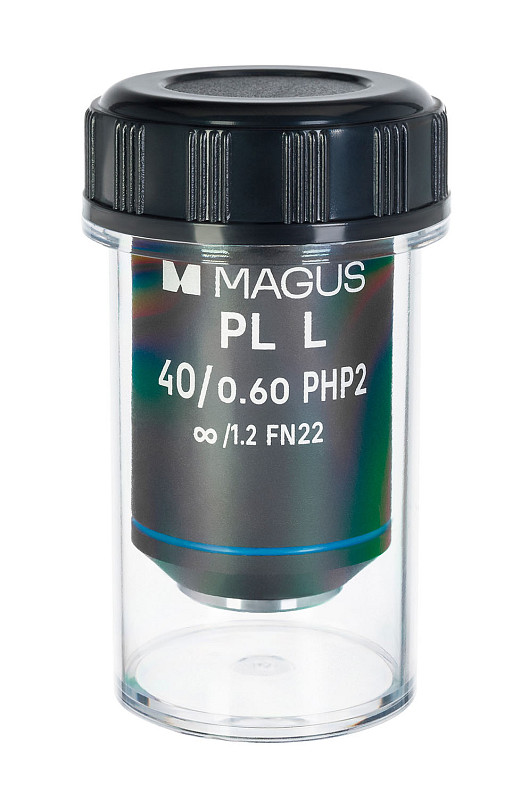

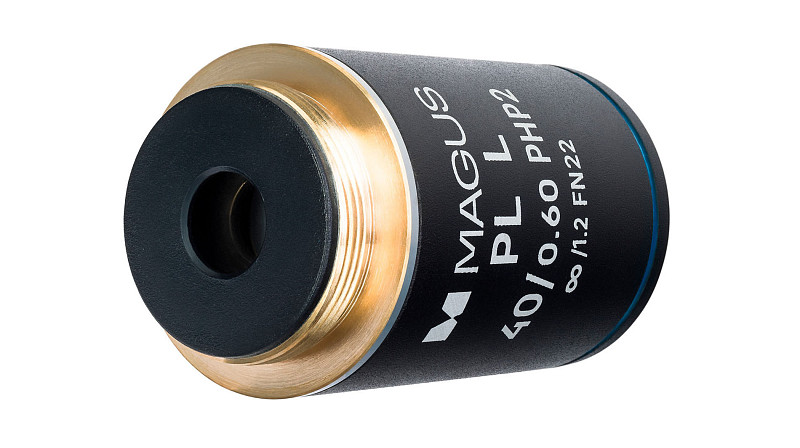

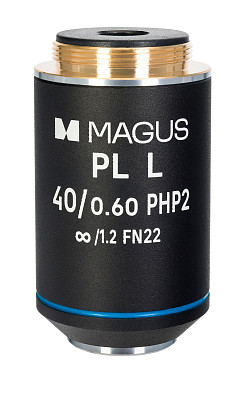

L’obiettivo di fase è finalizzato allo studio di campioni biologici viventi indistinguibili mediante il metodo in campo chiaro. A causa della colorazione, i microrganismi muoiono e quindi il metodo a contrasto di fase è l’unico che consenta l’esame di campioni biologici senza contrasto. In aggiunta all’obiettivo, sarà necessario un condensatore di fase con diaframma ad anello 40x o una piastra anulare a contrasto di fase con un anello per il corrispondente ingrandimento dell’obiettivo per il suo funzionamento.

L’obiettivo è progettato per l’installazione su un microscopio invertito biologico o a fluorescenza e si adatterà a un sistema ottico all’infinito. La distanza parafocale è di 45 mm. I campioni biologici vengono studiati in attrezzature da laboratorio con uno spessore del fondo di 1,2 mm.

È compatibile con oculari con ingrandimento da 7,5x a 15x: in un sistema del genere l’ingrandimento utile del microscopio sarà da 300x a 600x. Un ingrandimento inferiore dell’oculare non fornirà un’immagine dettagliata l’ingrandimento superiore alla soglia di 15x non sarà efficace poiché non fornirà alcuna nuova informazione.

L’obiettivo corregge le distorsioni ottiche: cromatiche nel rosso e nel blu, sferiche nel verde. La distorsione occupa il 10% del campo visibile. L’ampio campo piatto funziona bene quando si lavora con una fotocamera digitale o in un sistema con oculare da 22 mm. Un oculare di 10x/22 mm fornirà un campo visivo di 0,55 mm.

Quando si lavora sul microscopio biologico invertito MAGUS Bio V300, è necessario acquistare uno slider per contrasto di fase aggiuntivo, MAGUS SPH1.

Compatibilità:

• Microscopio biologico invertito MAGUS Bio V300
• Microscopio biologico invertito MAGUS Bio V350
• Microscopio a fluorescenza invertito MAGUS Lum V500
• Microscopio a fluorescenza invertito MAGUS Lum V500L
