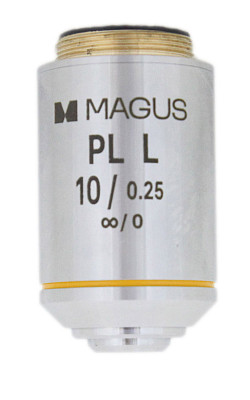

Obiettivo MAGUS 10PLL 10х/0,25 Plan L WD 5 mm
Codice Articolo: SGLV84101
Codice EAN: 2400000058397
Marca: MAGUS
Descrizione:
Il limite di risoluzione dell’obiettivo 10х/0,25 è 1,1µm.
Le aberrazioni cromatiche vengono corrette per la luce blu e rossa, l’aberrazione sferica viene corretta per la luce verde, e la curvatura di campo viene corretta al 90% del diametro del campo visivo.
L’obiettivo è corretto all’infinito. La distanza parafocale è di 45 mm. Quando si utilizza un oculare 10/22 mm, il diametro del campo visivo sarà 2,2 mm. Progettato per lavorare con campioni senza vetro di copertura.
L’obiettivo metallurgico da 10x ha una lunga distanza di lavoro di 5 mm. La distanza di lavoro è la distanza dalla lente frontale dell’obiettivo all’oggetto di studio, a cui l’immagine dell’oggetto è a fuoco. Gli oggetti di studio possono avere una topografia pronunciata, ad esempio, campioni di schede a circuito stampato con differenti livelli di componenti elettronici e semiconduttori. Una grande distanza di lavoro impedisce danni accidentali alla lente frontale dell’obiettivo o al campione durante la messa a fuoco e quando il revolver viene girato per cambiare obiettivi.
Il limite inferiore del possibile ingrandimento del microscopio quando si utilizza un obiettivo 10х è 125x. Un ingrandimento minore non consentirebbe di distinguere i dettagli dell’obiettivo nell’immagine prodotta dall’obiettivo. Il limite superiore del possibile ingrandimento quando si utilizza un obiettivo 10х è 250x. Un ingrandimento maggiore è considerato 'inutile' perché non fornisce nuovi dettagli nell’immagine dell’oggetto.
Con un obiettivo 10х/0,25, utilizzare oculari con un ingrandimento da 12,5x a 25x.
Gli obiettivi planacromatici producono un’immagine messa a fuoco in egual misura al centro e ai lati con una distorsione minima. Questa caratteristica è utilizzata per catturare immagini digitali e per utilizzare oculari a campo largo con un campo visivo di 22 mm.
Compatibilità:
- Microscopio metallografico MAGUS Metal 600
- Microscopio metallografico MAGUS Metal 630
- Microscopio metallografico MAGUS Metal 650
- Microscopio metallografico invertito MAGUS Metal V700
Specifiche | |
---|---|
Materiale lenti | vetro ottico |
Classe degli obiettivi per grado di correzione dell’aberrazione | planacromatico |
Lunghezza focale del tubo | corretta all’infinito (∞) |
Tecnica di contrasto campo | chiaro |
Ingrandimento, x | 10 |
Apertura | 0,25 |
Distanza di lavoro, mm | 5,0 |
Distanza parafocale, mm | 45 |
Spessore vetrini coprioggetto, mm | senza un vetrino coprioggetto |
Meccanismo a molla | − |
A immersione | − |
Materiale corpo | rame |
Marchio | MAGUS |
Garanzia | 2 anni |
EAN | 2400000058397 |
Dimensione confezione (LxPxH) | 7x4x4 cm |
Peso spedizione | 0.1 kg |
